高粘度改性瀝青的特點是60℃時具有很高的粘度，抗流動性強，但施工溫度下粘度不高，易于施工；同時高粘度改性瀝青具有良好的粘韌性和低溫脆點，對骨料有很強的粘附力及抵抗低溫開裂的能力。
該改性瀝青用于開裂結構層與瀝青面層/瀝青加鋪層之間作為過渡層，可達到分散、吸收裂縫尖端的集中應力的目的，從而解決反射裂縫病害難題。
華特高粘度改性瀝青的優點：
①華特高粘度改性瀝青的粘度大，粘韌性好，在瀝青混合料集料間的粘附性好，混合料的抗剝離性優越。

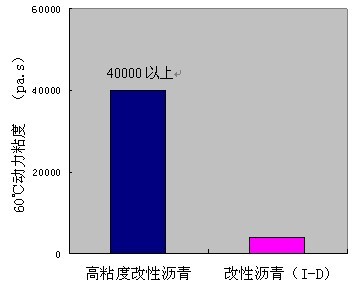

②60℃動力粘度大，但135℃運動粘度小（小于3 Pa?s），易于施工。
③貯存穩定性好，離析軟化點差一般在2.0℃以下。
④應用于排水性路面時具有降低噪音、減少水霧、提高潮濕路面的抗滑性等優點.
排水性路面
普通路面
主要應用：
廣泛應用于排水性路面、鋼橋面、SMA路面、粘結層用的路用瀝青材料。
排水性瀝青路面（OGFC）使用高粘度改性瀝青產品是非常典型的應用。
高粘度改性瀝青的企業技術要求：
檢測項目 | 技術要求 | |
針入度（25℃，100g，5s） 0.1mm | ≥40 | |
軟化點 ℃ | ≥80 | |
延度 （5℃） cm | ≥50 | |
運動粘度（135℃） Pa.s | ≤3 | |
動力粘度（60℃） Pa.s | ≥40000 | |
粘韌性(25℃ ) N.m | ≥20 | |
韌性(25℃ ) N.m | ≥15 | |
離析試驗（軟化點差） ℃ | ≤2.5 | |
薄膜加熱 試驗 (163℃) | 質量損失 % | ≤ 1.0 |
針入度比 (25℃) % | ≥70 | |
延度（5℃） cm | ≥25 | |
華特瀝青
